[DX11] 원뿔 도형 만들기 (Cone Mesh)

[DX11]  원뿔 도형 만들기 (Cone Mesh)

---

스포트라이트를 구현하기 위해 필요한 원뿔 메쉬를 만들어보자.

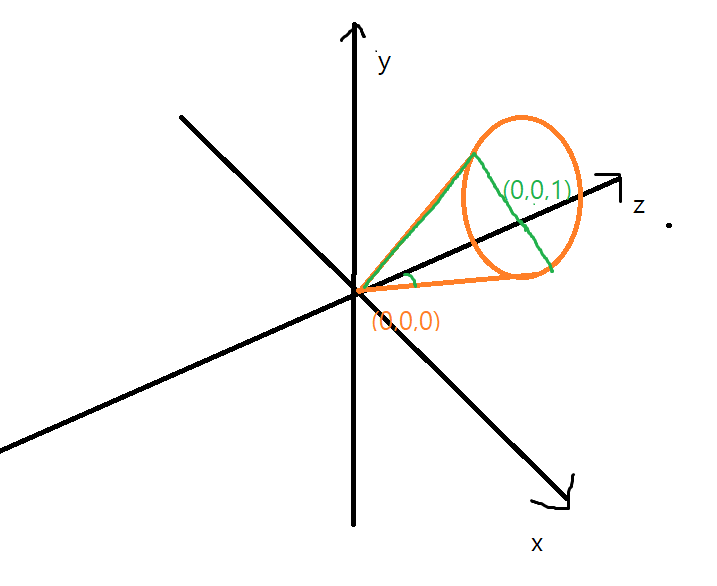

원뿔 도형은 한 점(0,0,0)에서 같은 길이의 직선으로 원을 그린 모양이다.



• 높이가 1이고 반지름이 0.5로 설정했다.

• 원뿔 도형이 실제 빛의 방향과 같게 해주어 계산을 편리하게 하고자 했다.

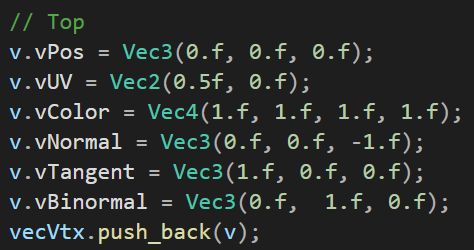

• 꼭짓점 (0,0,0) 생성. vecVtx(0)이다.

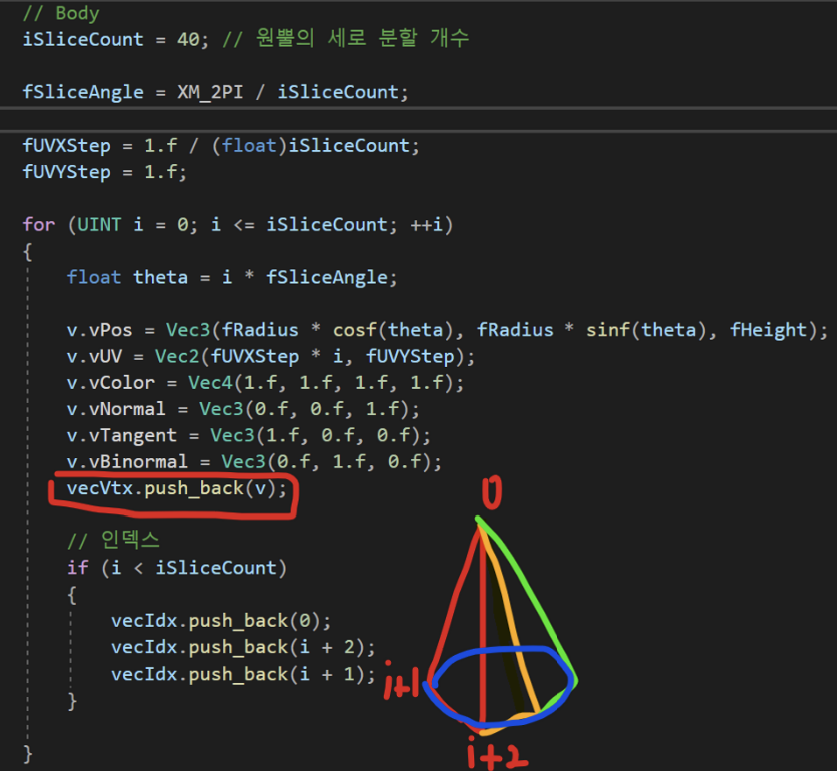

• 옆면을 그린다. 꼭짓점과 아래 두점을 연결한 삼각형들

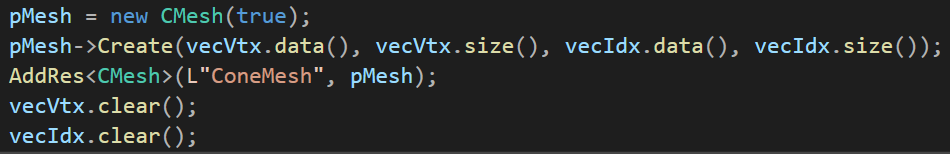

• 입력한 정보로 새로운 메쉬 생성 (ConeMesh)

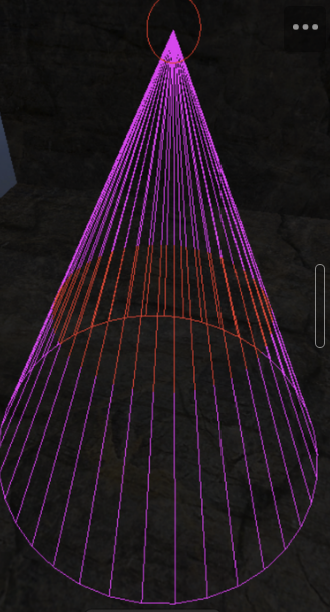

최종 결과



---

코드

	// Cone Mesh

	fRadius = 0.5f;
	float fHeight = 1.0f;

	// Top
	v.vPos = Vec3(0.f, 0.f, 0.f);
	v.vUV = Vec2(0.5f, 0.f);
	v.vColor = Vec4(1.f, 1.f, 1.f, 1.f);
	v.vNormal = Vec3(0.f, 0.f, -1.f);
	v.vTangent = Vec3(1.f, 0.f, 0.f);
	v.vBinormal = Vec3(0.f,  1.f, 0.f);
	vecVtx.push_back(v);

	// Body
	iSliceCount = 40; // 원뿔의 세로 분할 개수

	fSliceAngle = XM_2PI / iSliceCount;

	fUVXStep = 1.f / (float)iSliceCount;
	fUVYStep = 1.f;

	for (UINT i = 0; i <= iSliceCount; ++i)
	{
		float theta = i * fSliceAngle;

		v.vPos = Vec3(fRadius * cosf(theta), fRadius * sinf(theta), fHeight);
		v.vUV = Vec2(fUVXStep * i, fUVYStep);
		v.vColor = Vec4(1.f, 1.f, 1.f, 1.f);
		v.vNormal = Vec3(0.f, 0.f, 1.f);
		v.vTangent = Vec3(1.f, 0.f, 0.f);
		v.vBinormal = Vec3(0.f, 1.f, 0.f);
		vecVtx.push_back(v);

		// 인덱스
		if (i < iSliceCount)
		{
			vecIdx.push_back(0);
			vecIdx.push_back(i + 2);
			vecIdx.push_back(i + 1);
		}

	}
